一、彈線定位
1、彈施工水平線：

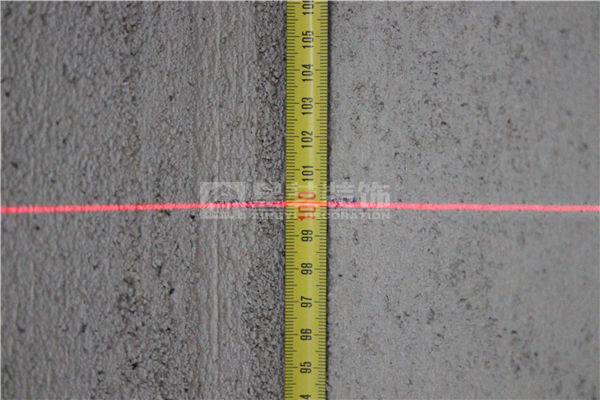

確定標高±0.00點。在墻面用鋼卷尺量出1000mm高的位置，
用紅外線水平儀沿1000mm位置投射光影，
沿四周墻面投影，用墨斗彈出施工水平線。

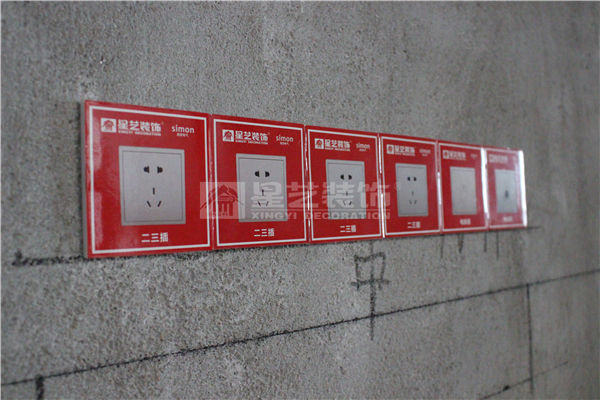

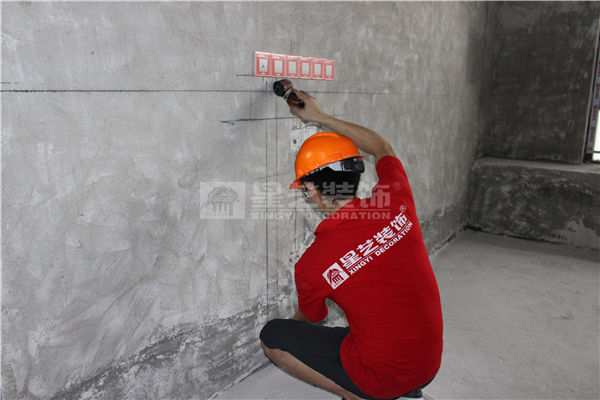

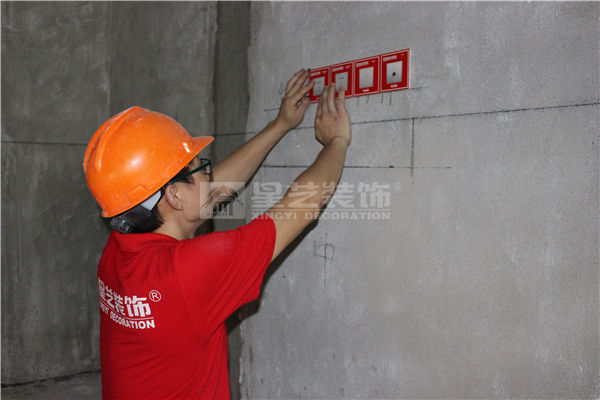

2、使用水電定位牌：
定位牌材料用KT板制作成電面板模型。
使用時根據水電布置圖和施工圖所需位置，用玻璃膠粘貼定位牌粘貼高度
比實際施工位置上沿高50mm。
目的：業主直觀了解定位，避免留下遺憾，造成后期變更。
3、水、電前期施工注意事項：
（1）給水盡量避免從臥室、書房開槽走管。
（2）衛生間、陽臺水管禁止從門底開槽布管、離地面200mm以上
打洞翻墻布管。目的：可杜絕水從管壁滲入房間。
二、畫線開槽
1、按已確定的水電位位置和線路走向，用墨斗彈出及用水平尺
畫出須切割的標記線。目的：切割時平直美觀、準確。

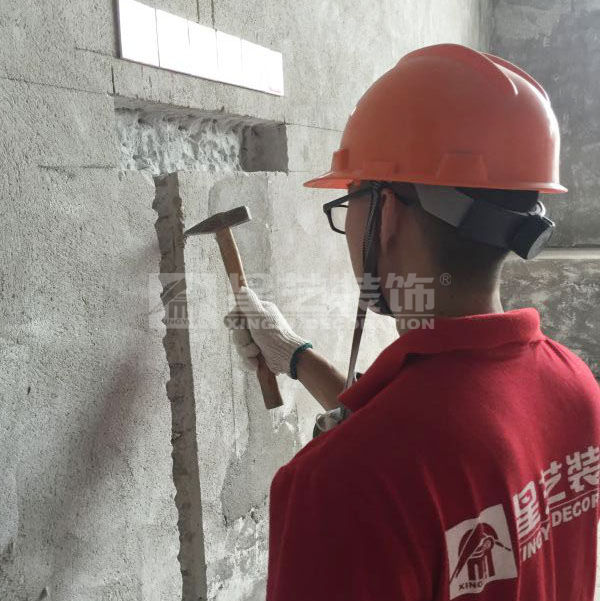

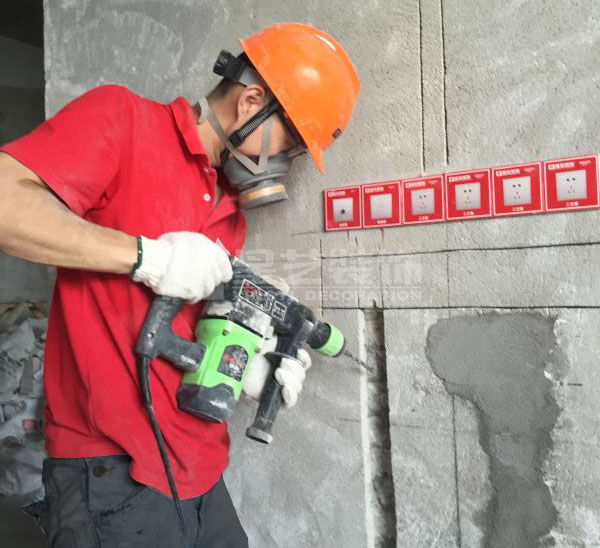

2、剔槽：用電錘鑿出管槽和底盒位置。
3、墻面水管槽深度大于管徑5mm為宜，寬度大于管徑8-10mm為宜。
4、線槽打毛處理。目的：將切好的線槽兩邊打毛，便于封槽時水泥咬合。

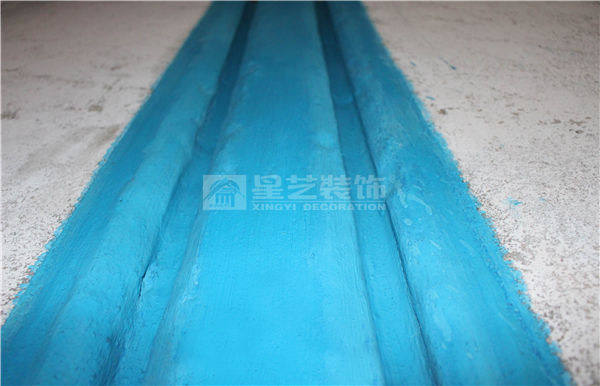

5、給排水管槽防水處理刷上防水涂料，刷至外沿
不少于50mm，目的：墻面與槽內防水形成整體。

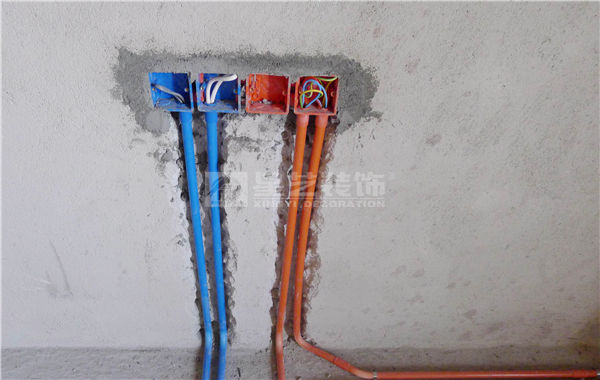

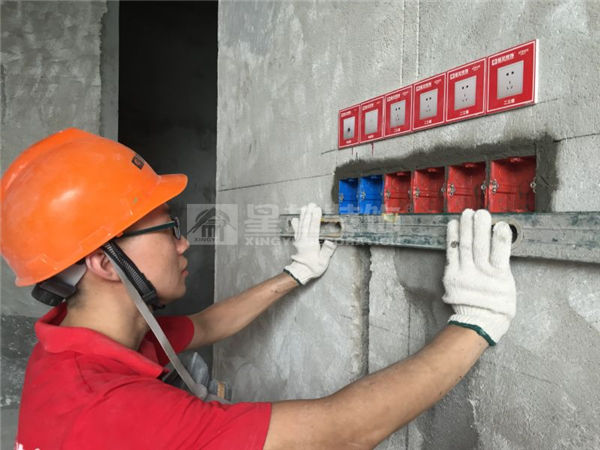

6、預埋電底盒底盒外沿與墻面沖筋條水平，
固定底盒時用水平尺校正，確保底盒水平端正。
三、配管布線
1、電布線

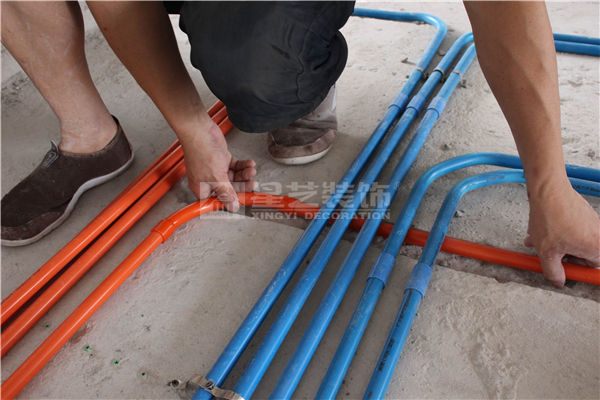

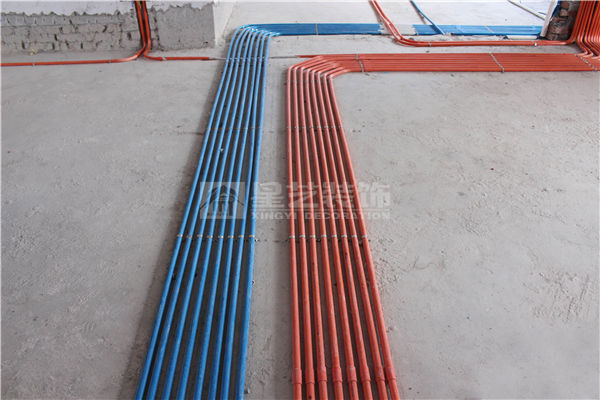

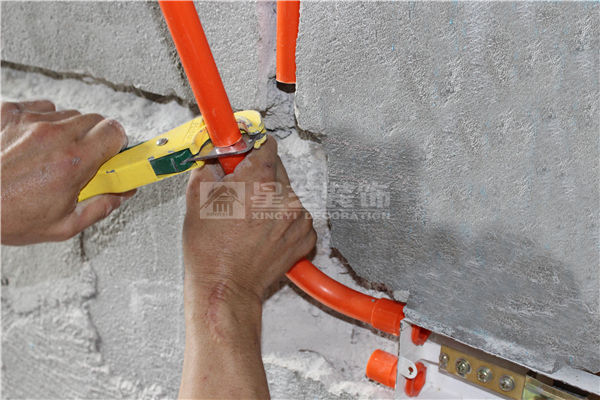

（1）配管：地面敷設線管
A、PVC管線分紅、藍二種顏色，紅色為強電管，藍色為弱電管，
除過梁使用直徑8mm線管外。統一使用直徑20mm線管（即俗稱4分管）。
B、地面有找平層的彈線開槽，不隨意抬高整體地面標高，
如果有線管需交叉時，可在交叉處開小槽，將底下的線管往槽內壓，
確保上面的線管與地面水平。目的：確保地面減少抬高。
C、布管做到橫平豎直、美觀、實用：陽臺、衛生間較潮濕地面禁止走強電管。

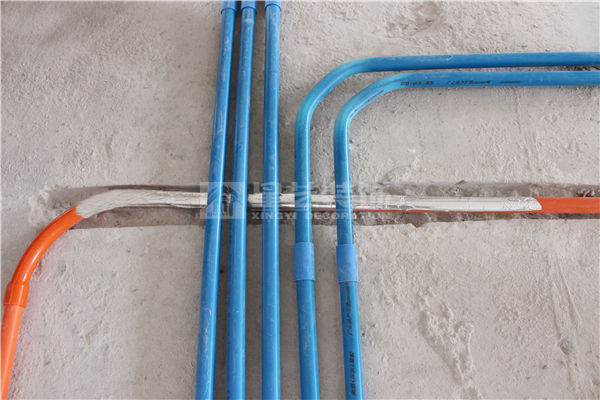

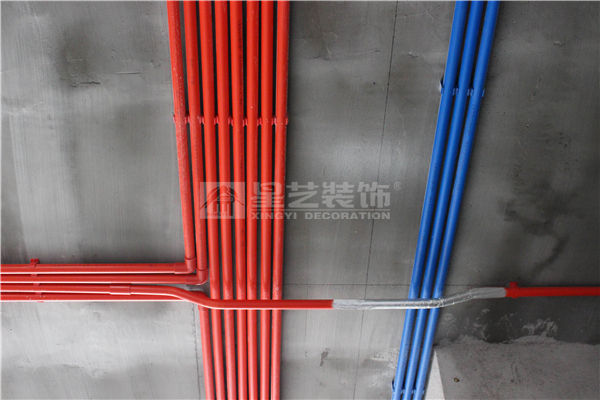

D、強、弱線管交叉應用錫鉑紙隔離，錫鉑紙超出交叉點200mm為宜。
（2）配管：墻上敷設線管
A、強、弱電布線嚴禁同槽、同管、同底盒出線。目的：抗干擾。

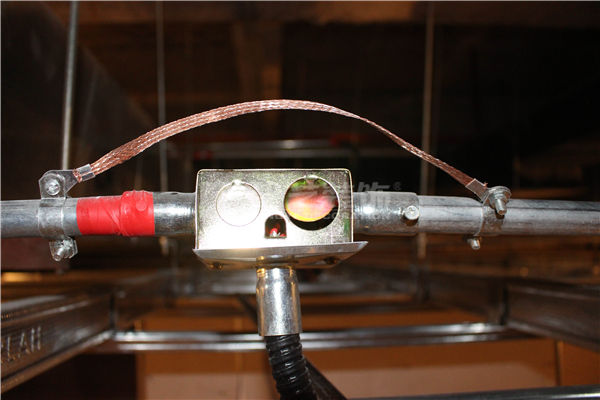

B、當金屬線管與金屬盒箱連接時與保護地線（PE線）連接。
（3）配管：天花板敷設線管
A、有吊頂?shù)木€管敷設：看清天花圖紙，線管排列整齊，用管碼固定，管碼間隔距離為500mm。
天花出線口左右120mm處各打一個管卡。目的：管卡固定牢固，后期木工施工時，線管不脫落。
（4）布線：電氣線路采用符合防火要求的暗敷配線，電表前線徑不小于10mm2，戶內分支線線徑不小于2.5mm2，
空調、熱水器、烤箱等較大功率電器應設4mm2專線，即熱型電熱水器應設6mm2專線。嚴禁專線不專。
目的：按照功率大小，配備合適線徑，可避免用電過載跳閘。

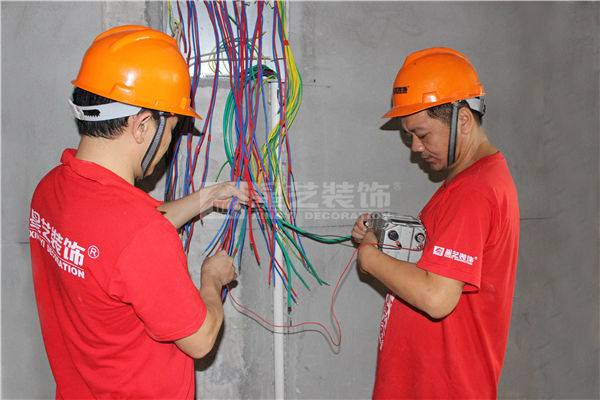

（5）布線應分色，220V相線（火線）為紅色，零線為藍色，地線為雙色，照明控制線為綠色，
雙控線為黃色。380V相線為黃、綠、紅色，零線為藍色，地線為紅色。
目的：線色分明，便于安裝、檢查、維修。

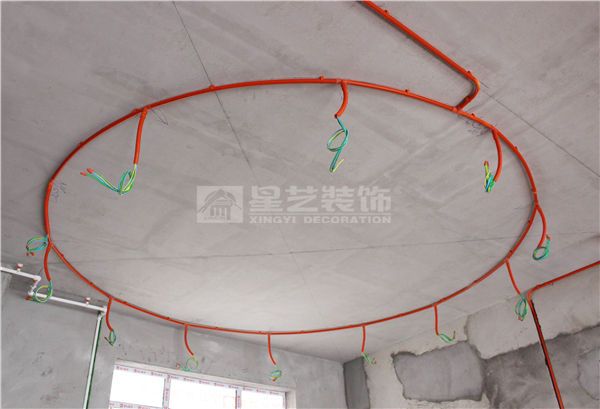

（6）天花燈位留線以天花實際標高留長200mm，并卷成螺旋狀，
原頂天花燈位留線300mm，底盒留線200mm。
（7）衛生間等電位的聯線：目的：防漏電、防雷電、防靜電，對人身生命造成危害。

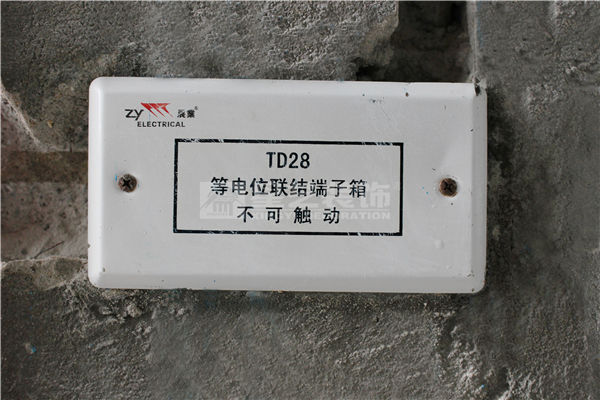

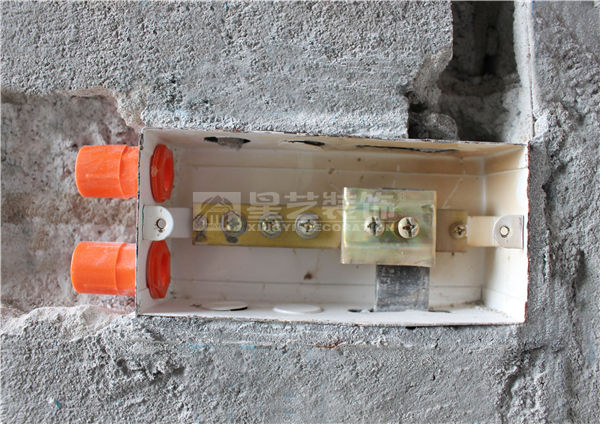

A、在衛生間內將各種金屬管道，結構件，用不少于4mm2的多股銅芯雙色線通過
等電位聯結端子箱互相連接，不得進行串聯。
B、等電位聯結導線在地板或墻內暗敷時穿PVC管保護，目的：是更換導線方便。

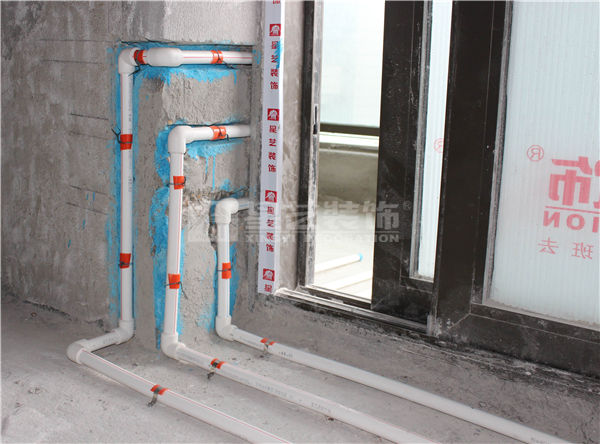

2、給水布管

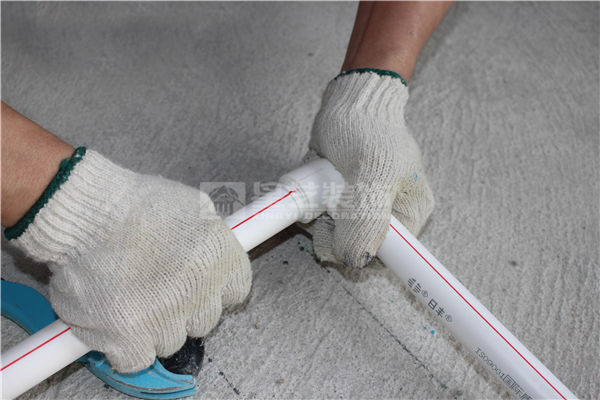

（1）PPR熱熔連接：管材直線熔接以管標識線為基準，
迅速無旋轉直線均勻地插入到所熔深度，使接頭處形成均勻的凸緣。

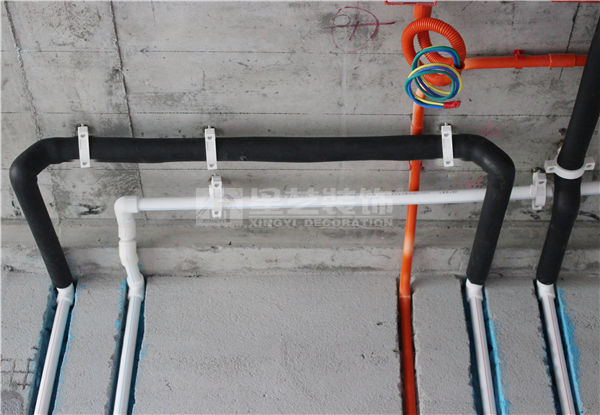

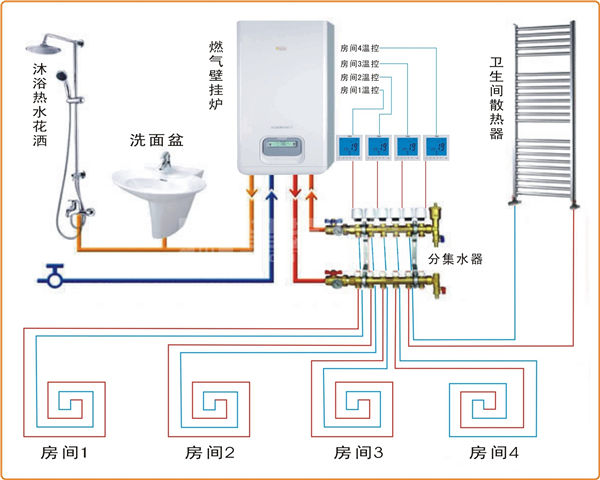

（2）循環熱水布管：熱水器的熱水出口一直將熱水送到每個用水點，
在后一個用水點接管返回到熱水器，詳細見下圖：
（3）水管固定：

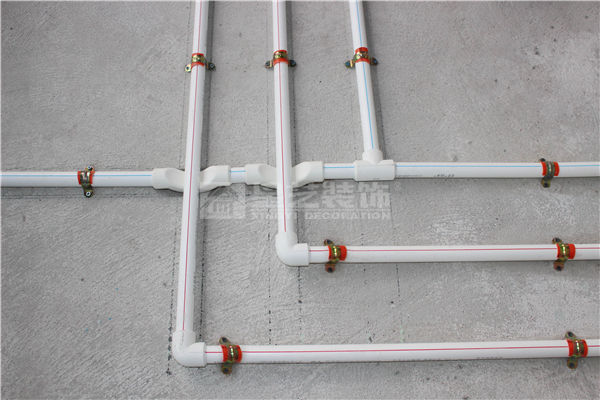

A、地面水管用管碼固定，間距不大于600mm，轉角與分支處固
定點至端頭距離不大于500mm。目的：固定牢固。
B、天棚走管固定：安裝膠粒固定吊卡底座，吊卡間距不大于800mm，
將卡套螺桿沿底座絲孔擰入，打開卡套放入水管，用螺絲刀擰緊卡套兩套螺母。

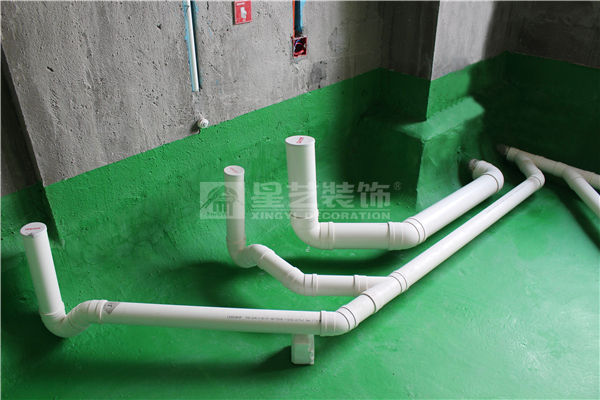

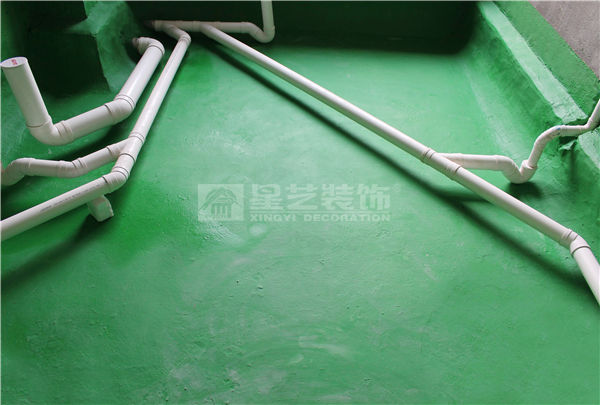

3、排水布管
（1）排水布管重要節點
A、排水管管徑：排污管管徑為110mm，衛生間沉箱支管、廚房管徑75mm，
陽臺排水管管徑50mm，空調排水管禁止使用線管代替。目的：排水通暢。

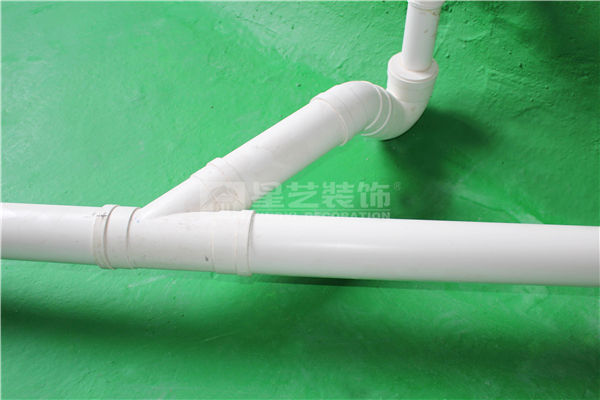

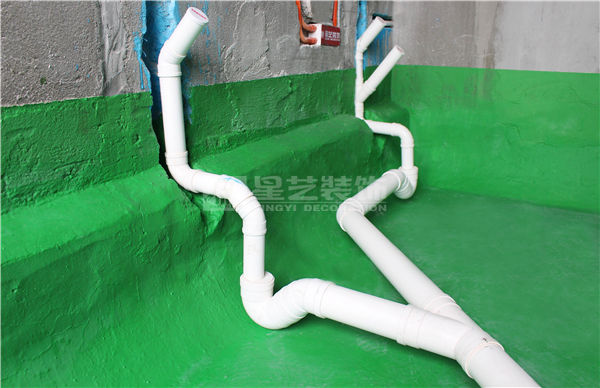

B、排水管布施多個排水口的應用斜三通，采取樹丫形布管。橫向布管90°彎，
應用二個45°彎頭連接。目的：排水通暢。
C、排水管要安裝存水彎，一個排水口只能一個存水彎頭，不能有二個或以上。
排污管不得安裝存水彎。目的：排水通暢。
D、原建排水管、排污管分開的，嚴禁排污管與排水管合二為一混合安裝。
排水排污沒有分開的，排水管應接駁在排污管前端，禁止排污管后端接駁補芯鏈接排水管。
（2）排水管安裝

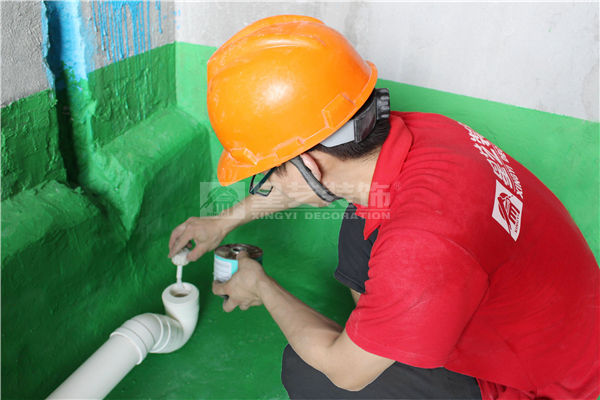

A、排水管安裝前要預組裝，檢查合理后，再用PVC膠水粘貼，PVC膠水涂抹要均勻。目的：一次成形。
四、驗收
1、水電上述工程完工后，項目經理與工人做好自檢工作，
合格后通知質檢部門及業主驗收，并將自檢情況記錄在工程日記本上。
2、封槽
（1）將底盒內清理干凈，用星藝專用透明保護蓋保護好。
目的：避免后期施工污染電線。
